目前為止,能夠在金屬絲退火中成熟運用常壓DBD哔咔漫画APP下载免费表麵處理工藝的企業並不多,而成熟的設備和技術國內外都很少見到。為此,哔咔漫画官网版下载查閱了大量國外網站、文獻和專利,這些整理出的相關資料專業性相對較高,有著一定的理解難度,大家可以自行選擇性地閱讀。

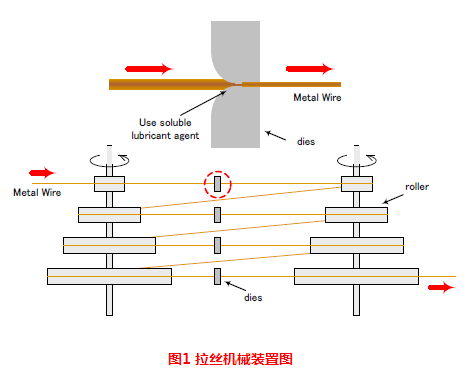

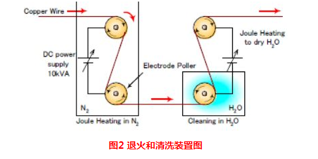

細金屬絲在電氣、電子、汽車等技術中得到了廣泛的應用。然而,它必須是拉絲後經過退火和清洗後的細導線。傳統的細導線加工工藝由三個過程組成:拉絲、退火和清洗如圖1和2 所示:
這些過程使用焦耳加熱和化學物質來退火和清洗線。然而,這種方法有一定缺點:由於退火和清洗過程的劃分效率低下,同時因使用化學清潔細導線對環境有害,例如,三氯乙烷,它對人體有危害,具有臭氧層效應。利用常壓DBD介質阻擋哔咔漫画APP下载免费體放電的原理,把退火和清洗過程接合起來的新退火係統是對這些缺點的潛在解決方案。
1、退火的定義
基於卡爾帕基安的製造工程技術,退火是一種通用的術語,用來描述一個冷加工或熱處理的金屬或合金的原始性能的恢複,如提高延伸率,降低硬度和強度,或改變微觀結構。傳統的細金屬線退火是利用外部加熱源或焦耳加熱如前麵的
退火細金屬絲的目的是在短時間內使用熱來提高延伸率。退火溫度和退火時間對細導線的晶粒尺寸和晶體結構的影響。伸長率取決於晶體的大小和方向。此外,退火溫度是通過拉伸工藝配置的,一般低於絲材熔點的2 / 3。假設拉伸過程是穩定的,然後變形程度是恒定的。因此,為了達到所需的伸長率,溫度和退火的持續時間需要適當地選擇。
在退火溫度下加熱細金屬絲是一個熱力學過程,它是用來重新排列或消除位錯(恢複),創建新的晶體(原再結晶)和晶體生長(重結晶)。退火後,晶粒尺寸增大並在良好的方向,則延伸率提高。 在第一狀態,恢複過程中,一些晶體沒有完全重新排列,因此伸長率仍然是低的。在一次再結晶過程中,在導線上的晶體的數目是出生的,這個過程強烈地依賴於溫度,但不持續時間。然而,當溫度是如此之高,形成的晶體的數目增加,然後晶體尺寸小,小尺寸晶體意味著延伸率很低。因此,選擇溫度在這個過程中是很重要的,得到良好的晶體取向。
2、哔咔漫画APP下载免费退火
常壓DBD介質阻擋哔咔漫画APP下载免费放電牽引細金屬絲通過哔咔漫画APP下载免费體反應器時退火,如圖3所示。電介質是用來防止形成電弧,氣體被送入反應器以輔助哔咔漫画APP下载免费體放電。 哔咔漫画APP下载免费體退火的概念布局如圖4所示:
在哔咔漫画APP下载免费體表麵處理反應器中,放電氣體被電離成電子和離子。在強電場作用下,離子和電子轟擊細導線表麵。所產生的溫度的本質是電子和離子對細導線表麵的衝擊能量,此外,電子、中性粒子碰撞的振幅也輔助生成溫度。由帶電粒子轟擊產生的總溫度(離子和電子)和中性電子的碰撞不斷加熱絲表麵退火溫度。
3.電子轟擊
電子轟擊靶進行熔融。電子轟擊陽極(細導線),然後將動能轉化為熱能。在幾個方麵從哔咔漫画APP下载免费體到陽極發生熱傳遞。首先,電子具有熱能,它們與陽極接觸時釋放;其次,電子也具有動能,當它穿過陽極時部分轉化為熱能。重要的是要注意,從電子到陽極的轉移動能取決於電流密度。
4、離子轟擊
眾所周知處理效果取決於離子轟擊能量,即鞘層厚度、離子電流和鞘層電場。在流體模型或動力學模型的基礎上,可以計算動態鞘層厚度、離子電流或離子轟擊能量。最近,常壓DBD介質阻擋哔咔漫画APP下载免费體退火細導線變得非常引人關注。另外,哔咔漫画官网版下载以前的研究表明,使用常壓DBD介質阻擋哔咔漫画APP下载免费體對細銅絲退火是可行的。然而,產生的高溫離子轟擊是不好估計。在這項研究中,使用氦分析模型、氬氣或氮氣氣體和低頻(35–45 KHz)施加電壓,分析了常壓DBD介質阻擋哔咔漫画APP下载免费體退火的結果。
